Handleiding: Binnenwerk vervangen van een Doeco Q‑max kraan

Benodigdheden

• Inbussleutel ( maat 2,5)
• Waterpomptang of Baco
• Rubber handschoen
• Hamer
• Nieuw binnenwerk

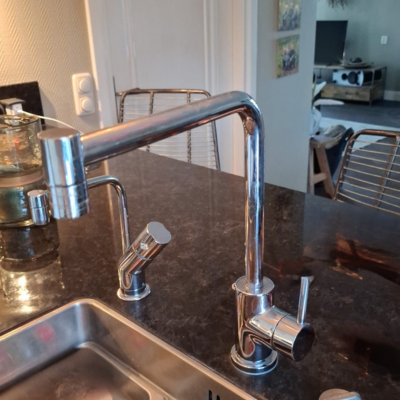

Zo ziet de kraan eruit voordat je begint. Controleer altijd eerst het type en onderdelen.

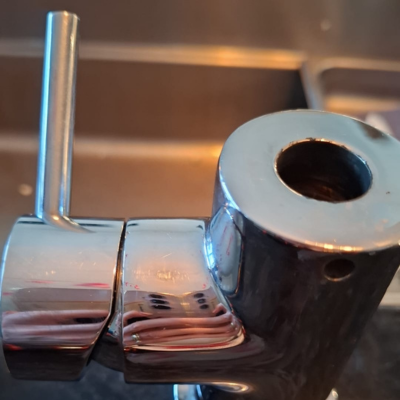

Stap 1 — Hendel / as verwijderen

1. Verwijder de hendelpen, deze kan je losdraaien (het ‘stokje’ dat omhoog/omlaag beweegt).
2. Onder de hendel zit een inbusbout (maat 2,5)
3. Draai deze los met de inbussleutel en haal de hendel eraf

Stap 2 — Chromen huls losmaken

1. Tik voorzichtig op de chromen huls met een hamer om hem los te maken.
2. Pak de huls vast met een rubber handschoen voor grip.
3. Draai de huls los en haal hem eraf.



   Tip: bij oudere binnenwerken had de metalen as een koperkleurig uiteinde. Nieuwere types hebben dit niet. Dit is normaal.

1. Onder de chromen huls zie je een grote moer met schroefdraad.
2. Gebruik een Baco of waterpomptang om de moer los te draaien.

Let op: zorg dat het water is afgesloten.

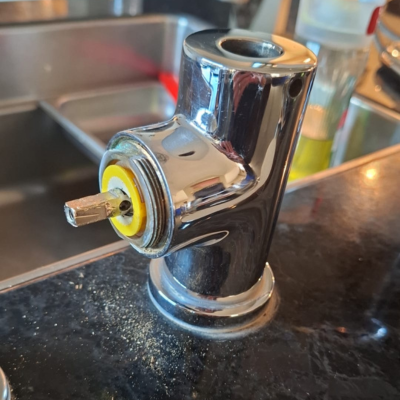

Stap 3 — Binnenwerk verwijderen

1. Haal het oude binnenwerk volledig uit de greep.

Belangrijk: Je dient het kunststof hulsje eruit te halen, anders past het nieuwe binnenwerk niet.

1. Plaats het nieuwe binnenwerk correct in de kraan.

Stap 4 — Alles terugplaatsen

1. Draai de grote moer weer vast.
2. Plaats de chromen huls terug.
3. Zet de hendelas en hendel terug en draai de inbusbout vast.

Stap 5 — Testen

1. Zet het water weer aan.
2. Controleer of de kraan lekvrij is en soepel werkt.

Tips & aandachtspunten

• Gebruik rubber handschoenen voor betere grip op de chromen huls.
• Tik voorzichtig met de hamer om beschadigingen te voorkomen.
• Kalk of vuil kan vastzitten; gebruik eventueel een beetje schoonmaakazijn / ontkalker.
